Montage d'un intercom

Messagepar David » Mar Mai 13, 2008 10:10 pm

voici un p'tit reportage sur le montage d'un intercom Albrecht AE-500s sur nos Spyder (Kinsou62 et moi). Le but est de monter 'en fixe' l'intercom (com entre pilote et passager), le talkie-walkie (pour la com entre les 2 spyders), d'avoir des connecteurs fiables et d'alimenter tout ça avec le 12v du Spyder. En effet, après plus d'un mois d'usage du AE-500 avec les talkies, nous avons rencontré 2 problèmes :
1/ le fait d'avoir l'AE500 + talkie dans la veste c'est pas pratique
2/ differents problèmes de connectique : mauvais contacts à répétition (peut être aussi à cause du 1/)


La réalisation porte sur les points suivants:

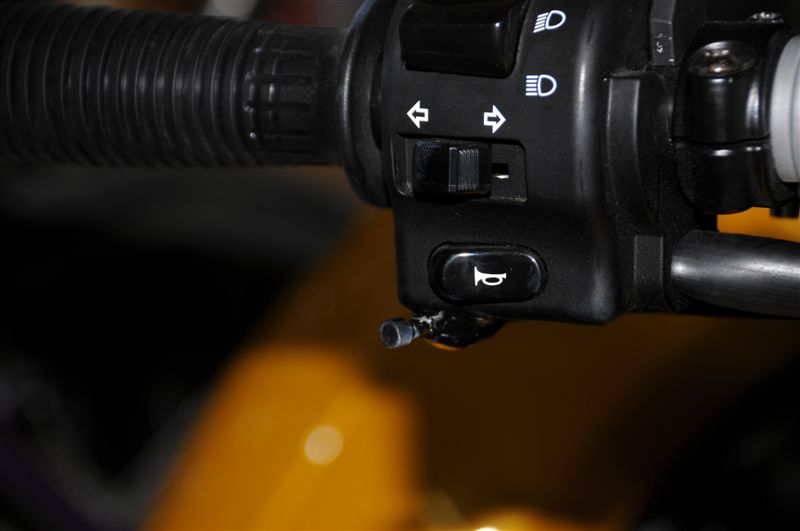

1/ Fixation d'un interrupteur miniature étanche pour la commande des appels du talkie-walkie (fonction PTT)

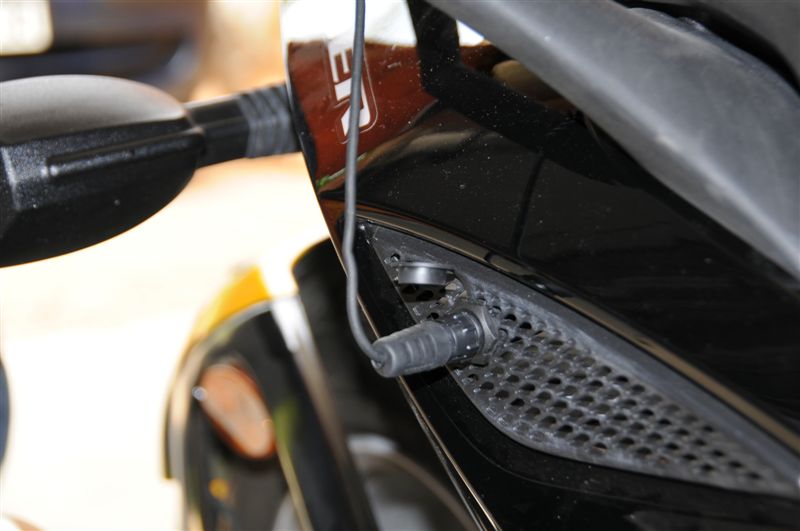

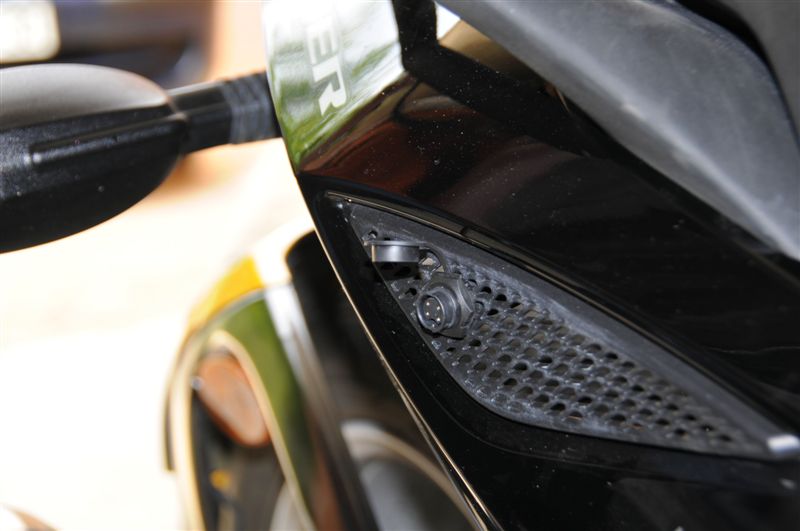

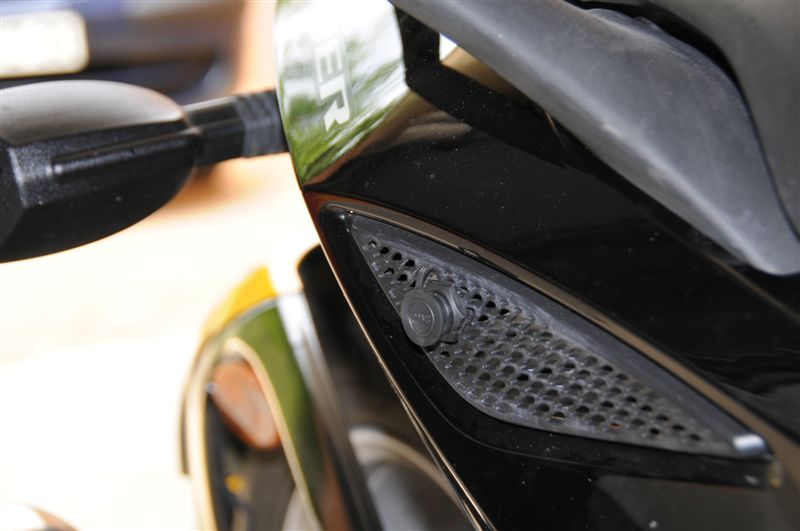

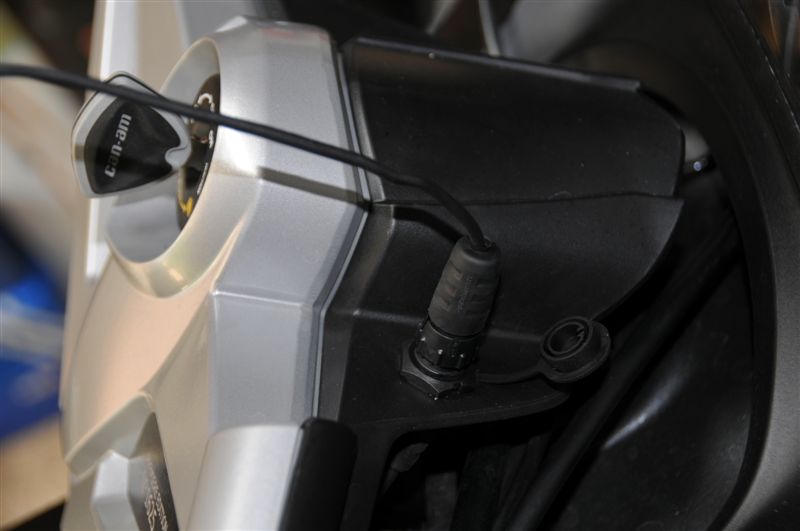

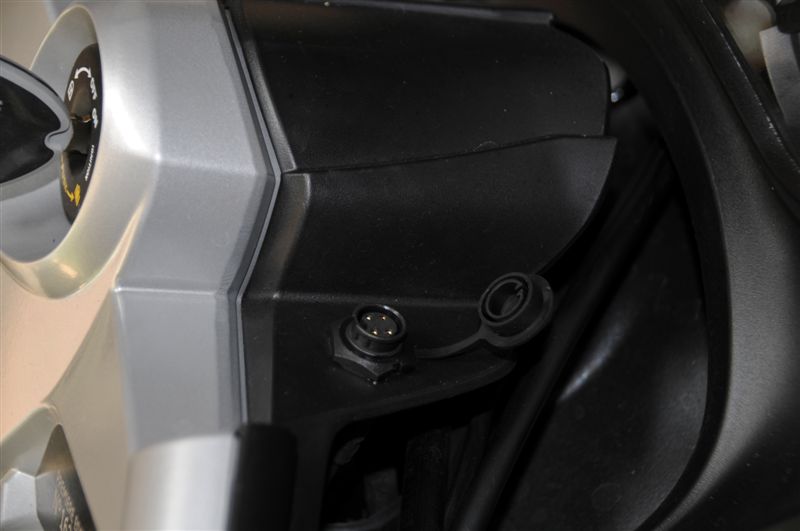

2/ Mise en place de 2 prises etanches pour le pilote et le passager
3/ Passage des câbles dans le coffre avec 2 passes fils à membrane
4/ Montage des équipements (AE500 + Alimentation + Talkie-walkie + prise allume cigare 12v)

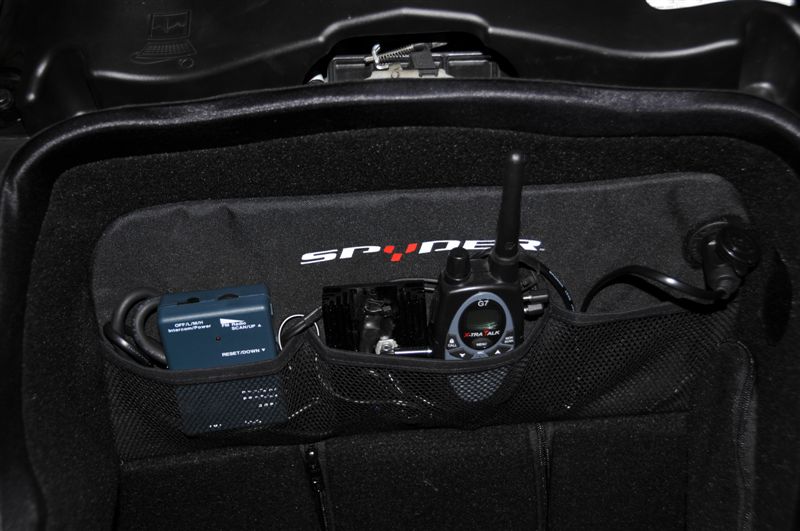

Montage dans le coffre de Kinsou62

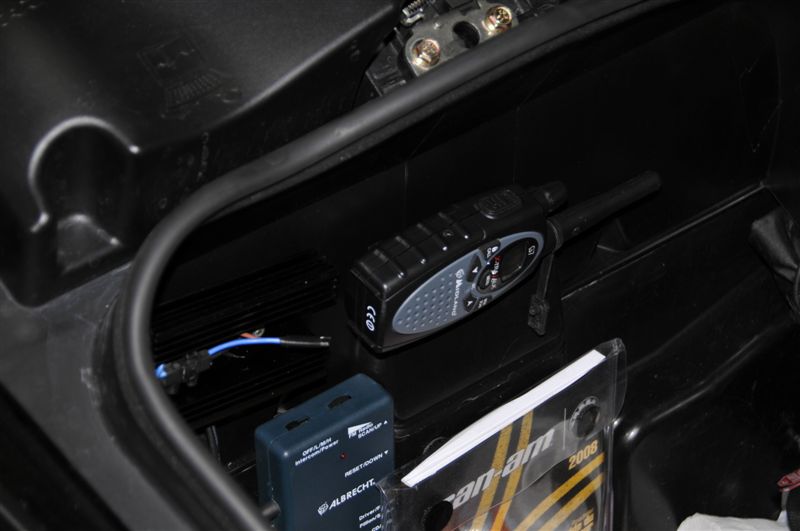

Montage dans mon coffre
5/Montage du kit audio (hp+micro dans le casque Roof)

Liste des produits:
......GoTechnique :
- Kit AE500 + kit casque jet (montage du micro sur bras)
- kit Talkie-walkie Midland G7
......Radiospares :
- Connecteurs Switchcraft série EN3 (modification du AE500 avec soudure des câbles directement dans le boitier après suppression des fiches jacks)
- Radiateur + régulateur 2.5v pour l'AE500 + régulateur 5v pour le G7
- montage d'une prise jack 1.3mm dans le G7 pour l'alimenter
- interrupteur poussoir ultraminiature étanche

JME57

Messagepar JME57 » Mar Mai 13, 2008 10:18 pm

superbe explication et tres beau travail, DAVID,... 8)

Avatar de l’utilisateur
nemsys
Messages : 843
Inscription : Lun Oct 01, 2007 2:25 pm
Localisation : Messein
Modèle de spyder : Spyder RS
Couleur : Gris
Boite de vitesse : SM5 - Manuelle 5 rapports
Série limitée : 1536 (PE)
Spritmonitor ID : 0

Messagepar nemsys » Mar Mai 13, 2008 10:19 pm

:bravo: David pour ton reportage franchement bien.
Je ne manquerais pas de faire appel à toi.

Super cool.
Dernière édition par nemsys le Mar Mai 13, 2008 10:27 pm, édité 1 fois.

Avatar de l’utilisateur
David
Messages : 236
Inscription : Dim Sep 16, 2007 2:07 pm
Localisation : Barjac
Modèle de spyder : Spyder F3
Couleur : Rouge
Boite de vitesse : SM5 - Manuelle 5 rapports
Série limitée : 0
Spritmonitor ID : 0

Messagepar David » Mar Mai 13, 2008 10:23 pm

merci... pas de problèmes pour des infos sur les références et/ou le montage si vous souhaitez vous lancer .... :wink:
